ＵＳＢフォーカーサー（with LCD)
ROBO-Focusコマンドで動作するフォーカーサーです。
FocusMax等と組み合わせることによりオートフォーカスが実現できます。
液晶ディスプレイが付いていますので、単体での使用も可能です
液晶表示がついて１ステップごと表示しますのでフォーカスの再現が簡単に出来ます。
外気温度を控えておけばすぐにフォーカスが合います。
ドロチューブを縮めなくても電源を切った位置をマイコンが記憶しますので
モーターを外さない限りフォーカス位置も変わりません。
USB1.1で外部制御できますのでFocusMaxでオートフォーカスも可能です。
[液晶表示]
通常時表示 |
 |
|
最大繰り出し量設定時表示 ソフトより設定します |
 |
|
設定：増速、標準速のスイッチの入れ替え 増速、標準速を設定します。（ステップ角が変わります） INスイッチを押しながら電源ONする。 |
 |
|
回転方向を元に戻したい場合は、上の操作を繰り返します 注意：液晶のカウンターのスピードは変わりません。モーターの回転角度が変化します。 見かけ上２倍速になります。 |
 |
|
設定：モーターの回転の反転 モーターの回転を反転させます。（スッテップ数は逆転しません） モーターの取り付け位置によって回転が異なる場合に設定します。 OUTスイッチを押しながら電源ONする 設定が終わりましたら電源を一度切ってください <回転方向を元に戻したい場合は、上の操作を繰り返します |
 |
[コントローラの定格]
| 電源電圧 | ＡＣ100Ｖ |
| 最大電流 | 0.5Ａ（１相あたり） |
| モーター出力コネクタ | 6Pモジュラーケーブル 3ｍ |
| ステップ数 | 0〜50000ステップ ステップ位置記憶 |
| PICマイコン | 16F628A |
| USB1.1 | ROBOfocusコマンド |
| 使用モーター | 日本パルスモーター ＰＦ35 Ｍギア |
| <適応カップリング/td> | NBK製 MRG-16 オリジナルマインド |
[スイッチおよび電源の配線]
[モーターへの配線]
 |
 |
モーター出力ピンアサイン
| モーターの図 | 添付モジュラーケーブル | モーター出力端子（基板） | |
| 1 | Φ１ 青 | 2 | |
| 2 | Φ２ 黒 | 5 | |
| 3 | Φ３ 赤 | 8 | |
| 4 | Φ３ 緑 | 11 | |
| 5 | 電源 黄 | 12 | |
| 6 | 電源 白 | 9 |

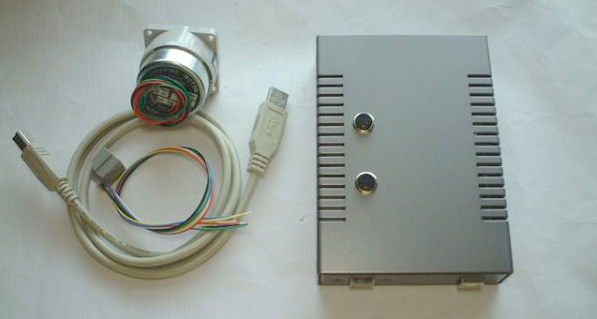

ＵＳＢフォーカーサーコントローラ
パソコンでのコントロールを前提としたコントローラになります。
筐体は高級感のあるアルミ製アルマイト処理です。
