製品情報
ピラー接触防止 極越えセンサー
ピラーに接触しそうになる手前で接点が出るようにし
モーター駆動回路の電源を制御出来ます。
モードボタンを緊急モードにし確定ボタンを押すことにより緊急停止が出来ます。

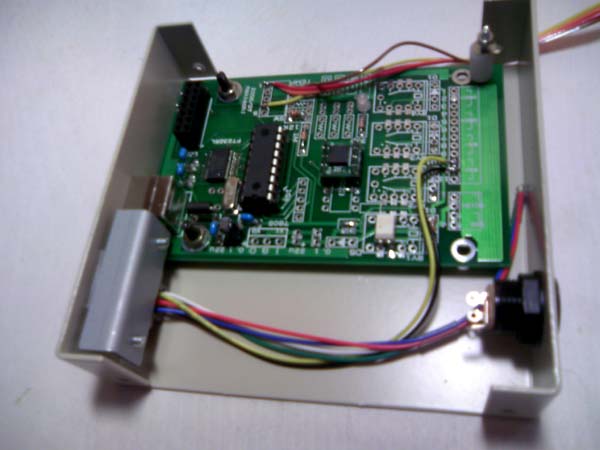

３軸加速度センサモジュール ＫＸＭ５２−１０５０を使います。
カイオニクス社 ローノイズ３軸加速度センサを実装した８ピンモジュールです。
出力をＰＩＣマイコンのＡＤポートで読み込みをしデジタル化します。
３軸のデジタル値は液晶表示され同時にＵＳＢでパソコンへ出力されます。

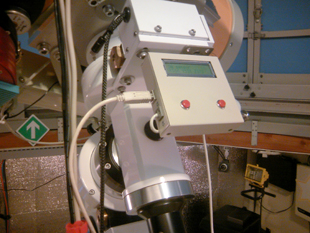

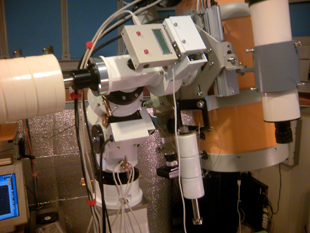

| 取り付けた状態 | センサー検知状態 |
 |
 |
【パソコンソフト】
遠隔で赤道儀の傾きがグラフで表示できます。
緊急停止ボタンを選択すると緊急停止をしボタンが赤に変わります。
通信ポートも任意に設定できます。
【液晶表示】
| EAST Telescope設定 |  |
| モードボタンをＥＡＳＴモードにし確定ボタンを押すと設定されます。 | |
| WEST Telescope設定 |  |
| モードボタンをＷＥＳＴモードにし確定ボタンを押すと設定されます。 | |
| 検知アラーム |  |
| 赤道儀が設定範囲に入るとモーターの電源が切断されます。 | |
| 緊急停止 |  |
| モードボタンを緊急モードにし確定ボタンを押すことにより緊急停止が出来ます。 | |
| 復帰 |  |
| 再度、確定ボタンを押すと復帰します。 |
